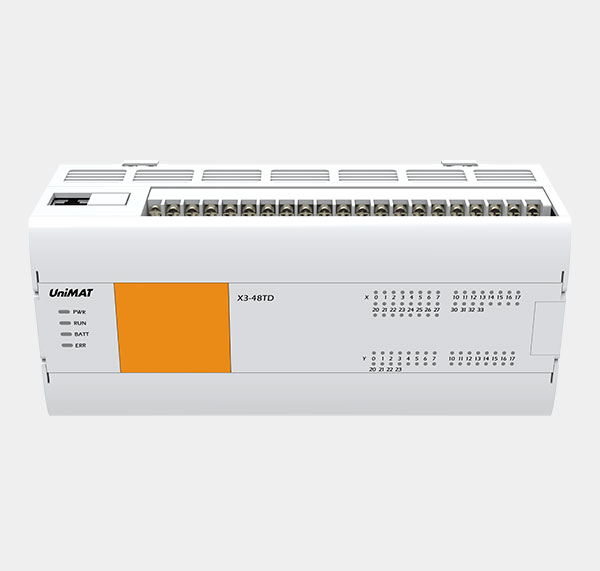

X3-48TD
简述：
1、28DI/20DO晶体管输出；
2、支持1个BD板扩展，7个扩展模块；
3、程序空间64000步；
4、4轴200K高速脉冲；
5、高速计算器单相200KHz[4个] AB相100KHz[4个];
6、标配1个网口，1个RS232,1个RS485；
7、支持直线插补，圆弧插补功能。
1、28DI/20DO晶体管输出；
2、支持1个BD板扩展，7个扩展模块；
3、程序空间64000步；
4、4轴200K高速脉冲；
5、高速计算器单相200KHz[4个] AB相100KHz[4个];
6、标配1个网口，1个RS232,1个RS485；
7、支持直线插补，圆弧插补功能。
欢迎致电134-213-45156 ， 咨询和订购
- 产品描述
- 技术参数
-
电源规格 型号 X3-48TD
电源电压 DC24V 电源电压范围 DC20.4-28.8V 允许瞬时停电时间 对5ms以下的瞬时停电会继续运行
电源保险丝 60V 2A
冲击电流 12A, 0.5ms以下/28.8V DC 消耗功率 28W
DC24V供给电源 300mA以下
DC5V内置电源 800mA以下 晶体管输入规格
输入点数 28
高速计数器 单相200KHz〔4个〕AB相100KHz〔4个〕 输入方式
漏型/源型
输入信号电压 DC电源型：DC20.4V~28.8V
输入阻抗
X0-X5 3.3K
X6-X7 3.3K X10以上 5.6K
ON输入感应电流
X0-X5 5mA以上
X6-X7 5mA以上 X10以上 4mA以上 OFF输入感应电流 1mA以下 输入响应时间 不大于4.5ms
输入信号形式
无电压触点输入
漏型输入时：NPN开集电极型晶体管 源型输入时：PNP开集电极型晶体管 输入回路隔离 光耦隔离 输入动作的显示 光耦驱动时面板上的LED灯
晶体管输出规格 输出点数 20
脉冲频率（最大） 单端4轴200K 输出方式 晶体管/漏型输出 外部电源 20.4~28.8VDC
最大负载
阻性负载 0.5A/每路 感性负载 12W/DC24V 电灯负载 5W/DC24V 最小负载 5mA(DC5~24V)
响应时间
OFF→ON
高速：5μs以下/10mA以上（DC5~24V) 普通：0.2ms以下/200mA以上（DC24V) ON→OFF 高速：5μs以下/10mA以上（DC5~24V) 普通：0.2ms以下/200mA以上（DC24V) 回路隔离
光耦隔离 输出动作的显示
光耦驱动时面板上的LED灯

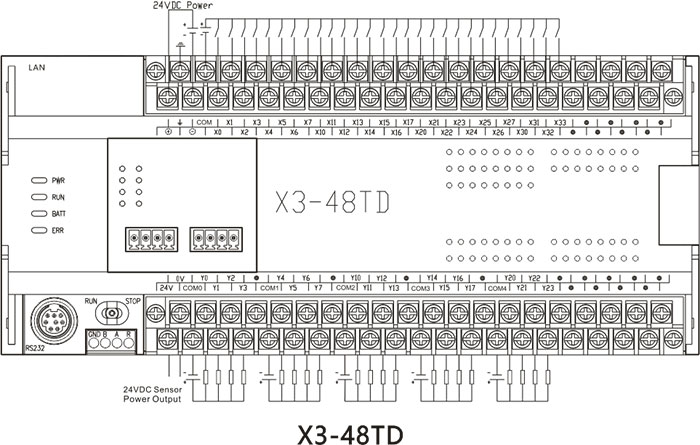

- 接线图
-

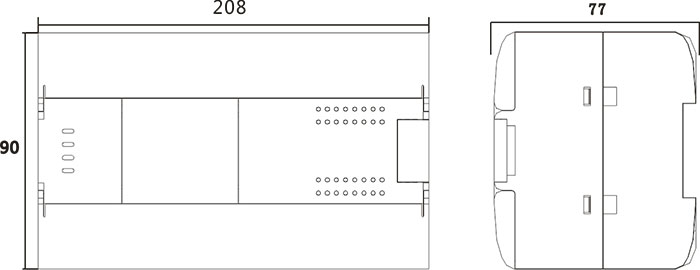

- 结构图
-
