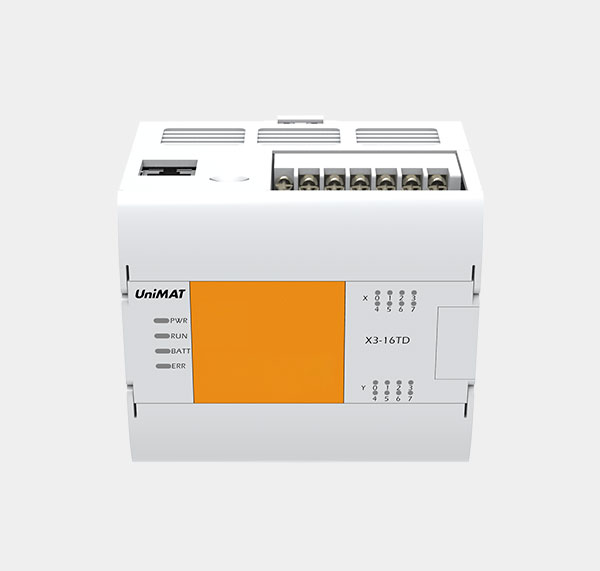

X3-16TD
X3-16TD

X3-16TD

简述:
1、 8DI/8DO晶体管输出;
2、支持1个BD板扩展,7个扩展模块;
3、程序空间64000步;
4、2轴200K高速脉冲;
5、高速计算器单相200KHz[3个] AB相100KHz[3个];
6、标配1个网口,1个RS232,1个RS485;
7、支持直线插补,圆弧插补功能。

 欢迎致电134-213-45156 , 咨询和订购

立即咨询
  • 产品描述
技术参数
电源规格
型号 X3-16TD
电源电压 DC24V
电源电压范围 DC20.4-28.8V
允许瞬时停电时间 对5ms以下的瞬时停电会继续运行
电源保险丝 60V 2A
冲击电流 12A, 0.5ms以下/28.8V DC
消耗功率 20W
DC24V供给电源 300mA以下
DC5V内置电源 800mA以下
晶体管输入规格
输入点数

8

高速计数器 单相200KHz〔3个〕AB相100KHz〔3个〕

输入方式

漏型/源型

输入信号电压 DC电源型:DC20.4V~28.8V


输入阻抗


X0-X5

3.3K

X6-X7 5.6K 3.3K
X10以上 - 5.6K


ON输入感应电流

X0-X5
5mA以上
X6-X7 4mA 5mA以上
X10以上 - 4mA以上
OFF输入感应电流 1mA以下
输入响应时间 不大于4.5ms


输入信号形式

无电压触点输入
漏型输入时:NPN开集电极型晶体管
源型输入时:PNP开集电极型晶体管
输入回路隔离 光耦隔离
输入动作的显示 光耦驱动时面板上的LED灯
晶体管输出规格
输出点数 8
脉冲频率(最大) 单端2轴200K
输出方式 晶体管/漏型输出
外部电源 20.4~28.8VDC


最大负载

阻性负载 0.5A/每路
感性负载 12W/DC24V
电灯负载 5W/DC24V
最小负载 5mA(DC5~24V)



响应时间


OFF→ON

高速:5μs以下/10mA以上(DC5~24V)
普通:0.2ms以下/200mA以上(DC24V)
ON→OFF 高速:5μs以下/10mA以上(DC5~24V)
普通:0.2ms以下/200mA以上(DC24V)
回路隔离
光耦隔离
输出动作的显示
光耦驱动时面板上的LED灯

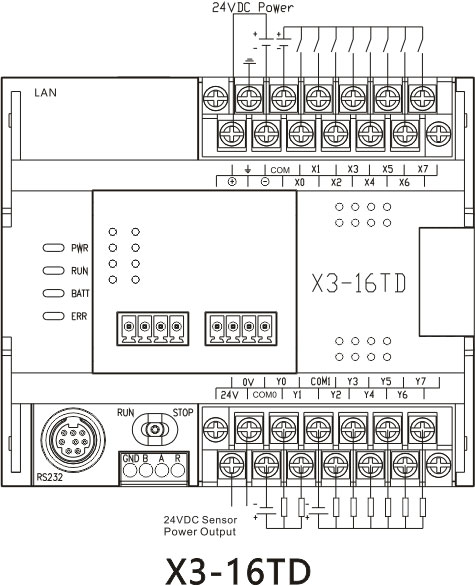

接线图

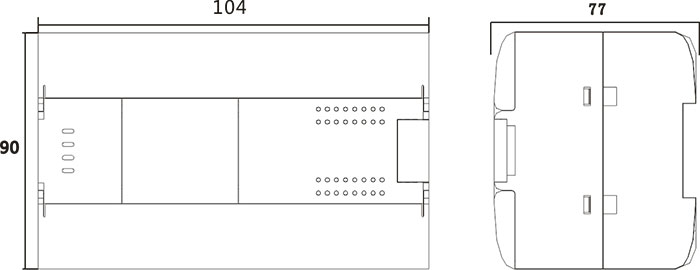

结构图
